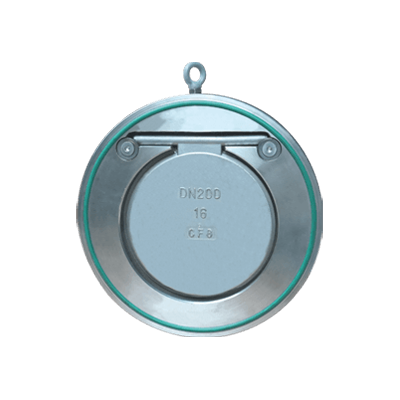

H71系列

對夾式設計

直接通過螺栓夾持在管道法蘭之間，無需額外法蘭或支撐結構，大幅減少安裝空間，尤其適合空間受限的管道布局。

易于拆卸

檢修或更換時，松開螺栓即可取下閥門，維護效率高。

密封形式多樣

根據型號可能采用金屬密封（高溫高壓)或軟密封（橡膠/PTFE，零泄漏)，適應不同工況需求。

低阻力啟閉

閥瓣設計輕巧，介質正向流動時迅速開啟，流量變化或逆流時快速關閉，降低水錘沖擊風險，保護管道系統。

廣泛適用介質

給排水、暖通、石油化工、電力等行業的泵出口、壓縮機管路等需防逆流場合。

H74系列

結構長度短

僅為傳統法蘭止回閥的1/4至1/8，特別適合安裝空間受限的場合，如城市給排水系統、石油化工管道等。

體積小、重量輕

重量?jī)H為傳統法蘭止回閥的1/4至1/20，降低了運輸和安裝成本，同時減少了對管道支撐結構的要求。

閥瓣關閉迅速

彈簧加載設計使閥瓣在介質逆流時快速關閉，顯著減少水錘現象，避免管道系統因壓力沖擊受損。

關閥沖擊力小

閥瓣行程短，結合緩沖設計（如彈簧或緩沖油缸)，進一步降低關閉時的沖擊力，延長閥門使用壽命。

廣泛適用介質

涵蓋水、蒸汽、油品、酸類、強氧化性介質等，滿足石油、化工、冶金等多行業需求。

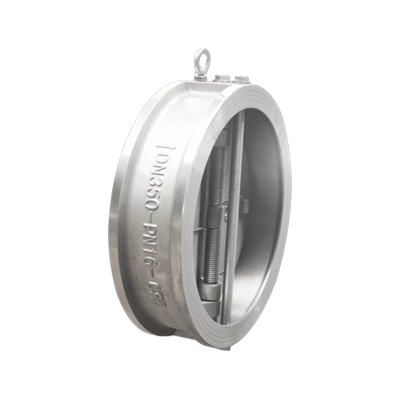

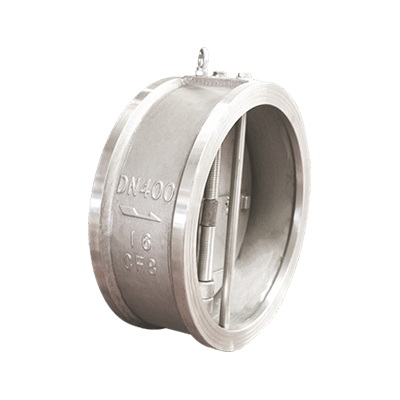

H76系列

短結構長度

H76型對夾式止回閥的結構長度僅為傳統法蘭止回閥的1/4~1/8，顯著節省安裝空間，尤其適合狹窄管道布局。

彈簧輔助雙閥瓣設計

閥瓣采用雙半圓彈簧加載結構，關閉行程短，彈簧形變迅速，可在介質倒流時快速關閉，水錘壓力僅為傳統止回閥的1/2~1/5,有效保護管道系統。

動態反應加速

彈簧作用點設計使閥瓣根部先開啟、頂部先關閉，減少密封面摩擦，同時加快關閉響應速度，降低水錘沖擊。

無需額外支撐

輕量化設計使中小口徑閥門無需設置獨立支座，簡化施工流程。

密封可靠性

閥瓣采用彈簧加載和自動導向設計，關閉時緊密貼合閥座，密封性能高，適用于高壓、高溫或腐蝕性介質。

H77系列

動態響應優化

彈簧作用點設計使閥瓣根部先開啟、頂部先關閉，減少密封面摩擦并提升關閉速度，進一步降低水錘風險。

多方向安裝

支持水平和垂直管道安裝，適應復雜管路布局需求。

維護簡便

對夾式連接結構便于快速拆卸檢修，無需復雜工具或長時間停機。

流道優化

流線型閥體減少湍流，流體阻力系數低（=0.7~2.6)，壓損小，節能效果顯著。

寬溫壓范圍

軟密封適用溫度-196°C至225°C，硬密封可達550°C;壓力等級覆蓋PN1.0~PN6.4(Class 150~Class 2500)。

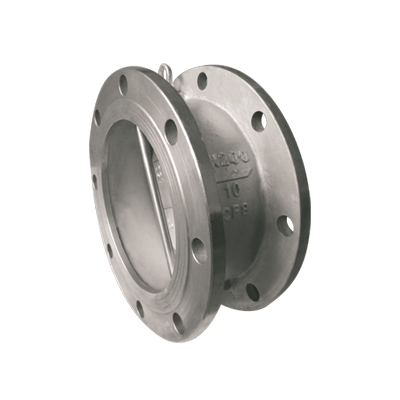

H46系列

短結構長度

H46H型的結構長度僅為傳統法蘭止回閥的1/4~1/8，大幅節省安裝空間，尤其適合狹窄管道布局。

動態響應優化

彈簧作用點設計使閥瓣根部先開啟、頂部先關閉，減少密封面摩擦，同時加快關閉響應速度。

無需額外支撐

中小口徑閥門因輕量化設計可直接安裝，省去獨立支座，簡化施工流程。

流道優化

流線型閥體設計減少湍流，流體阻力系數低至0.7~2.6,壓損小，節能效果顯著。

抗磨損設計

硬密封結構和流道優化減少介質沖刷，延長閥門使用壽命。

四邊型H71W系列

流場均衡性

四邊對稱閥體設計使介質流動方向更均勻，減少局部湍流和渦流，降低壓損，提升流體效率。

結構穩定性

四周對稱布局增強閥體剛性，減少因壓力波動或溫度變化引起的變形，延長使用壽命。

低慣性閥瓣

四邊型閥瓣設計輕巧，介質正向流動時迅速開啟，逆流時快速閉合，減少水錘沖擊，保護泵及管道系統。

抗磨損設計

金屬硬密封耐沖刷，減少因顆粒介質導致的密封面損傷，維護周期長。輕量化

相比法蘭式閥門，重量減輕30%~50%，降低運輸及安裝成本。

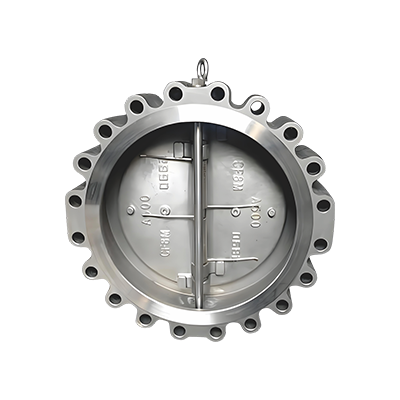

凸耳式

螺栓固定靈活

閥體兩端帶有凸耳（帶螺栓孔)，可直接通過螺栓與管道法蘭連接，無需貫穿螺栓，安裝更便捷且無需額外法蘭支撐。

抗振動與穩定性

凸耳結構分散管道應力，減少振動或溫度變化導致的法蘭變形風險，延長閥門和管道壽命。

單側拆卸維護

凸耳式設計允許拆卸一側法蘭（如檢修時)，無需完全拆下閥門，簡化維護流程。

流線型閥體

優化內部流道設計，減少湍流和壓損，流體阻力系數（)低至0.7~2.0，節能效果顯著。

維護成本低

結構簡單、故障率低，凸耳設計便于局部檢修，減少停機時間。

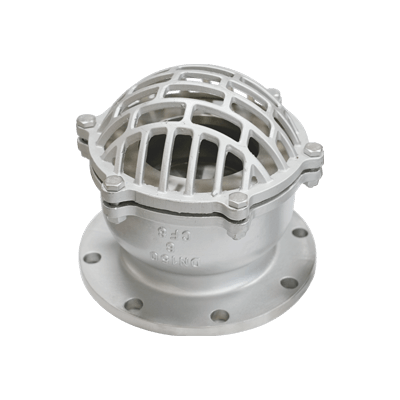

法蘭底閥

輕量化設計

重量比傳統閥門輕1/4~1/20,降低運輸和安裝成本，減少管道支撐需求。

快速關閉機制

閥瓣在停泵后受出口壓力迅速關閉，有效防止介質倒流，減少水能損失，節能效果顯著。

寬溫壓范圍

不銹鋼材質適用溫度-196°C至150°C，鑄鐵材質耐溫可達100°C，壓力覆蓋0.25~2.5MPa（部分型號達Class2500)。

閥蓋優化

進水口設計為多孔結構并配有加強筋，減少雜質堵塞風險，尤其適用于含顆粒的抽水管道。

快速維護

對夾式或法蘭連接結構便于拆卸檢修，無需復雜工具或長時間停機。

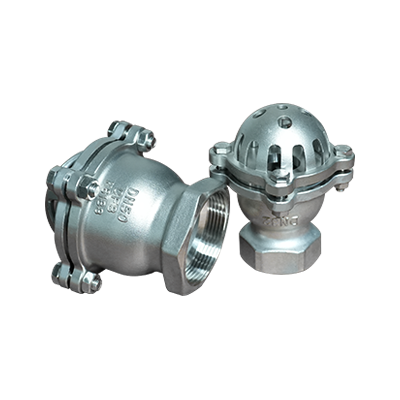

絲扣底閥

結構輕巧

體積小、重量輕，適用于空間狹窄的泵入口或容器底部，減少對管道布局的限制。

止回功能

閥瓣通常采用旋啟式或彈簧輔助關閉設計，介質正向流動時自動開啟，停泵時迅速閉合，防止液體倒流，避免泵體空轉。

密封可靠

密封面多采用橡膠（如NBR、EPDM)或聚四氟乙烯(PTFE)，適應水、油等介質，密封性能好且耐磨損。

濾網設計

多數H12型底閥配備不銹鋼濾網，可攔截管道中的固體顆粒（如泥沙、碎屑），保護泵體免受雜質損傷，延長設備壽命。

流道優化

閥體內部流線型設計，減少介質流動阻力，降低能耗，尤其適合低揚程、高流量工況。
